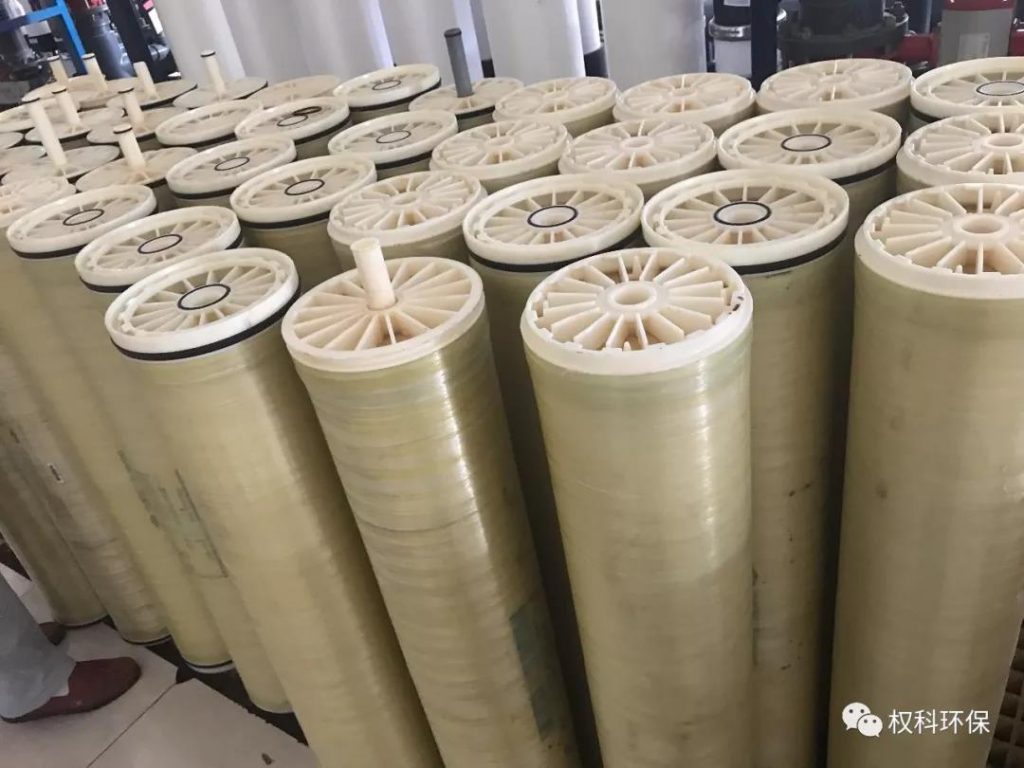

如何延长反渗透膜的使用寿命

反渗透膜是水处理设备的重要组成部分，广泛应用于电子、电力、汽车、食品、***等领域。凡是机械设备都有使用寿命的，水处理设备的使用寿命除了设计、材质等因素外，还与反渗透膜的寿命有很大关系。在此，水处理新视野与您分享如何维护好反渗透膜，延长反渗透水处理设备使用寿命的方法及技巧。

反渗透设备试机完后，采用过两种方法保护膜。设备试机运行两天(15～24h)，然后采用2%的甲醛溶液保养；或运行2～6h后用1%的NaHSO3的水溶液进行保养(应排尽设备管路中的空气，保证设备不漏，关闭所有的进出口阀)。两种方法均可得到满意的效果。

反渗透设备中有残余气体在高压下运行，形成气锤会损坏膜常有两种情况发生：设备排空后，重新运行时，气体没有排尽***快速升压运行。应在2～4bar的压力下将余下的空气排尽后，再逐步升压运行。在预处理设备与高压泵之间的接头密封不好或漏水时(尤其是微滤器及其后的管路漏水)当反渗透预处理供水不很足时，微滤发生堵塞，在密封不好的地方由于真空会吸进部分空气。应清洗或更换微滤器，保证管路不漏。应在流量计中没有气泡的情况下逐步升压运行，运行中发现气泡应逐渐降压检查原因。

由于膜浓水侧的无机盐的浓度高于原水，易结垢而污染膜。用投加化学试剂的预处理水冲洗。因含化学试剂的水在设备停运期间可能引起膜污染。反渗透设备在准备关机时，应停止投加化学试剂，逐步降压***3bar左右用预处理好的水冲洗10min，直***浓缩水的TDS与原水的TDS很接近为止。

复合聚酰胺膜使用中普遍存在的问题，因为聚酰胺膜耐余氯性差，在使用中没有正确投加氯等消毒剂，加上用户对微生物的预防重视不够，容易导致微生物的污染。目前许多水处理设备厂家生产的纯水微生物超标，***是消毒、保养不力造成的。反渗透设备没有采用消毒液保养；设备安装好后没有对整个管路和预处理设备消毒；间断运行不采取消毒和保养措施；没有定期对预处理设备和反渗透设备消毒；保养液失效或浓度不够。

反渗透设备在使用过程中，除了性能的正常衰减外，由于污染而引起设备性能的衰减更为严重。通常的污染主要有化学垢，***物及胶体污染，微生物污染等。不同的污染表现出的症状是不同的。

①胶体污染：发生胶体污染时，通常伴随着以下两个特性：前处理中微滤器堵塞得很快，尤其是压差增大很快，B、SDI值通常在2.5以上。

②微生物污染：发生微生物污染时，反渗透设备的透过水和浓缩水中的细菌总数都比较高，平时一定没有按要求进行保养和消毒。

③钙垢：可依据原水水质及设计参数进行判断。

反渗透设备预处理调试

      预处理质量的好坏是关系反渗透设备能够稳定运行的关键。当反渗透设备进水采用地下水时，采用石英砂和活性炭的预处理是没有问题的，在使用地表水时***不同了。

    1、反渗透设备预处理药剂

      与处理中使用的药剂，包括混凝剂、助凝剂、氧化剂、还原剂、阻垢剂等，尤其是混凝剂和阻垢剂，这些药剂的选择、加药量甚***药品配方法都会对反渗透的运行有很大的影响。

通常，我们会注意检测进水的铁含量，其实进水中的铝含量高也会造成反渗透膜的污染。铝对膜的污染是由于氢氧化铝沉淀而导致的，氢氧化铝沉淀物通常以胶体形式存在，是一种两性氢氧化物，在6.5-6.7的pH范围内具有很小的溶解度，如果铝凝聚过程在太高或太低的pH值下进行，铝离子将进入反渗透装置中造成反渗透膜的污染，因此对于采用铝盐为凝聚剂的预处理系统，其pH值控制在6.5-6.7，使铝的溶解度达到小，注意根据水质及时调整加药量，可能的话要定期检测经预处理过的水中的铝含量，并控制在0.05mg/L以下。

      为了防止浓水侧的结垢，我们通常会加入阻垢剂，目前的阻垢剂对一些***酸、***磷酸盐类物质复配而成，达到阻垢、分散的目的。如果选择或控制不当，这些***物会污堵反渗透膜元件，同时它也会成为滋生细菌微生物的温床，并对反渗透的运行带来更大的危害。

    2、温度

      可能大家都知道温度对反渗透膜元件的通量有很大的影响，因此在计算产水量的时候对温度进行校核才能相互比较。所以在冬季水温低的地方反渗透的预处理系统中会设计加热设备，这样可以***保证冬季反渗透设备也能达到设计出力。

      其实膜元件中SiO₂沉淀，也同反渗透装置的进水温度有密切的关系，浓水中的二氧化硅浓度，25℃时不能超过100mg/l，5℃时不能超过25mg/l。因此，当预处理系统中无加热设备时，在冬季要十分注意二氧化硅沉淀物对膜元件的污染问题，严格控制浓水中的二氧化硅的含量，其值不能超过在该温度下的溶解度。

反渗透设备的运行管理

    1、反渗透设备定期检查

    定期检查、及时更换保安过滤器滤芯，防止滤芯因安装或质量问题发生泄漏所引起的反渗透膜的颗粒污染。当保安过滤器进口压差大于0.15MPa时，应更换滤芯。一般应每月检查一次，滤芯使用时间不宜超过6个月，运行时还应经常检查保安过滤器内是够有气体，不能让空气带入。

    2、反渗透膜元件的检查

   （1） 一般每隔半年（必要时可缩短时间），要对每套反渗透的一段、二段膜元件进行检查。
    （2）代开压力容器端盖（使用专用工具，并由技术熟练的技工操作）。
    （3）检查进水段有无机械杂质、金属氧化物沉积，有无细菌微生物滋生，膜元件颜色有无变化，检查膜有无结垢。
    （4）如果需要还可以抽出反渗透膜元件进行细致检查，再抽进水端膜元件时，一定不能直接抽，要把按水流方向它从压力容器推出，安装时同样。
    （5）每次检查完要做详细记录，以便进行对比。

3、各表计定期校验，保证仪表准确可靠。

4、定期对反渗透设备运行数据分析统计。

      操作压力、回收率（或浓水排放量）、进水的SDI（污染指数）、pH、余氯和温度是反渗透装置的主要运行控制参数；脱盐率、产水量和压差是三个主要监视性能参数。在运行管理中必须严格遵守，决不能随意改变操作条件。特别是要防止提高回收率来增加产水量，导致反渗透膜面产生结垢；要防止在SDI值超标的情况下继续运行，导致反渗透膜的堵塞；要防止在允许大压差以上继续工作而造成膜元件的破坏性损坏。
