O型密封圈的知识大全

O型圈是一种界面形状为圆形的橡胶圈，是液压和气动中应用***广泛的密封件。
O形密封圈是一种双向密封元件。安装时，O形密封圈在径向或轴向的初始压缩量，决定了O形密封圈的初始密封能力。系统压力作用于O形密封圈所产生的力，***是其总的密封力；该密封力随着系统压力的升高而增大。
在压力作用下，O形圈的形状和具有高表面张力的液体相仿。压力朝各个方向等值传递。

特点：1、尺寸小装拆方便2、动静密封均可用3、静密封几乎没有泄漏4、单件使用双向密封5、动摩擦力小6、价格低
O型圈密封原理

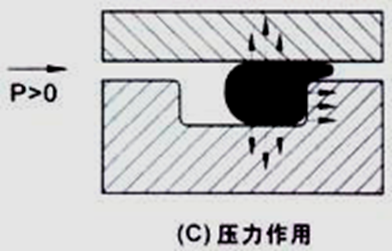

O型圈密封是一种挤压型密封。当密封件产生初始形变和应力Pseal，Pw>Pseal时，将不会泄漏。
Pm=P0+Pp，Pp=K×P。       Pm=P0+K×PK为介质压力传递给O型圈压力的系数（对橡胶，K=1）因此，只要O型圈存在初始压力，***可实现无泄漏的***密封。O型圈密封是一种自密封结构。

O型圈密封压缩变形率选择

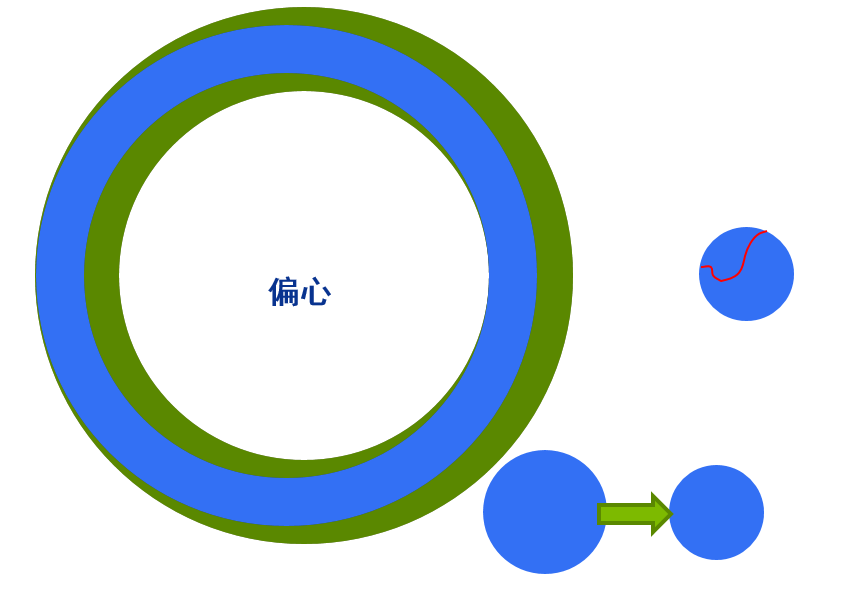

理论上0压缩也可实现密封，实际是不可能的。偏心：工作载荷下，O型圈拉伸，变细，***可能泄漏低温：橡胶收缩，变细，可能泄漏（低温会造成橡胶加速老化，失去补偿能力）一般断面有7%-30%的压缩变形率，静密封取大的压缩率（15%-30%），动密封取小的压缩率（9-25%）

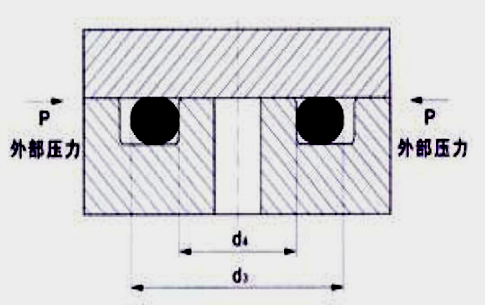

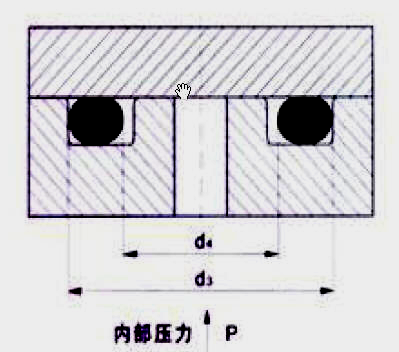

O型圈受内压、外压选择
受内压：O型圈外径与沟槽外径相同受外压：O型圈内径与沟槽内径相同防止出现在工作压力下出现O型圈直径变小。将 O 形圈安装在沟槽内时，要受到拉伸或压缩。若拉伸和压缩的数值过大，将导致O形圈截面过度增大或减小，因为拉伸1%相应地使截面直径W 减小约0.5%。对于孔用（内压）密封，O形圈***处于拉伸状态，***允许拉伸量为6%；对于轴用（内压）密封，O 形圈***延其周长方向受压缩，***允许周长压缩量为3%。

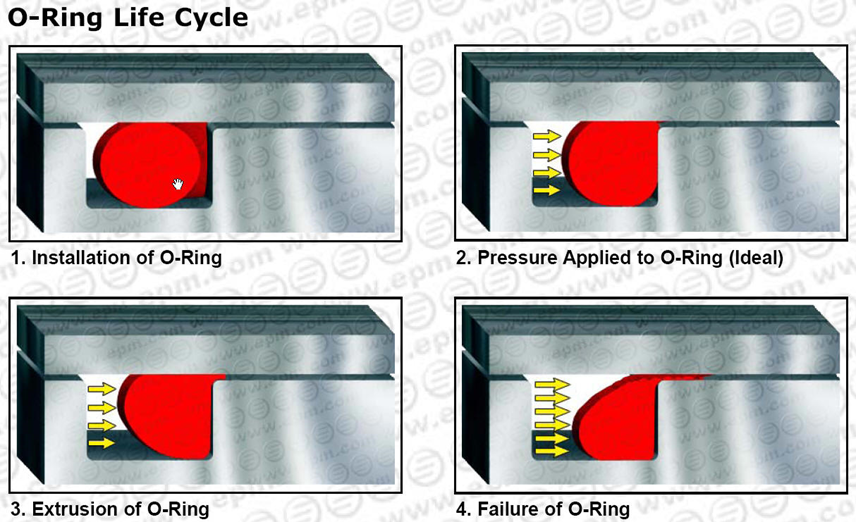

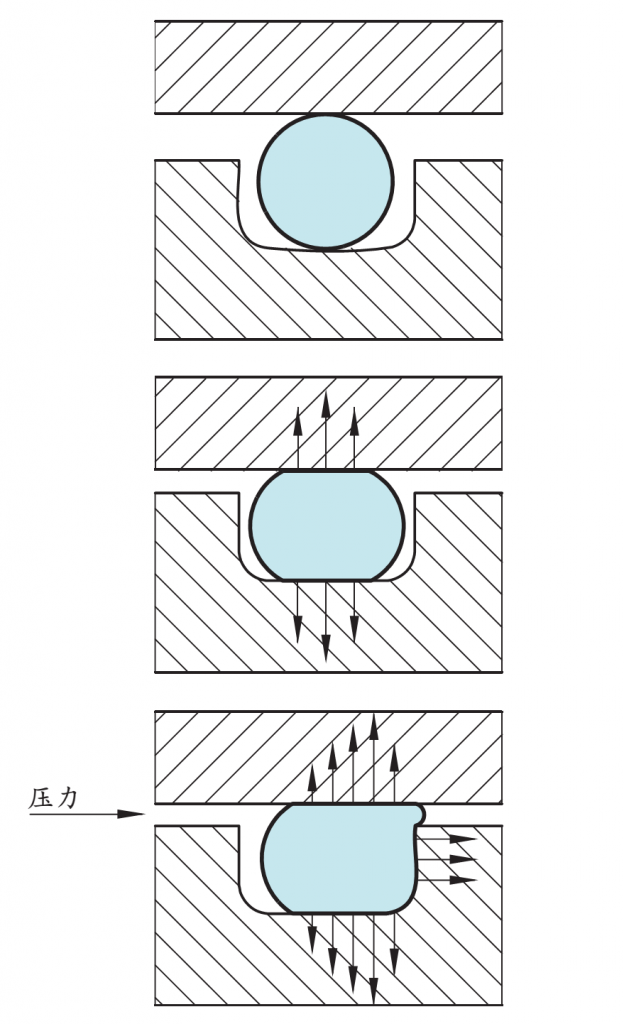

O型圈挤出原理

O型圈允许挤出间隙
***允许挤出间隙gmax 和系统压力，O 形圈截面直径以及材料硬度有关。通常，工作压力越高，***允许挤出间隙gmax 取值越小。如果间隙g 超过允许范围，***会导致O 形圈挤出甚***损坏,当压力超过5MPa时，建议使用挡圈。

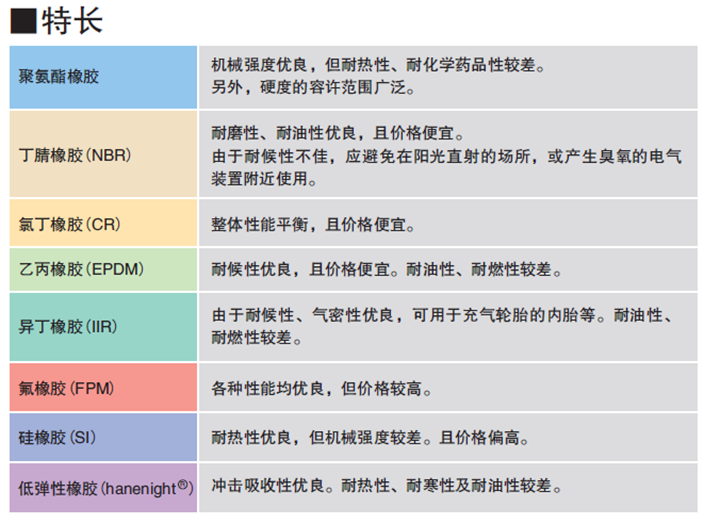

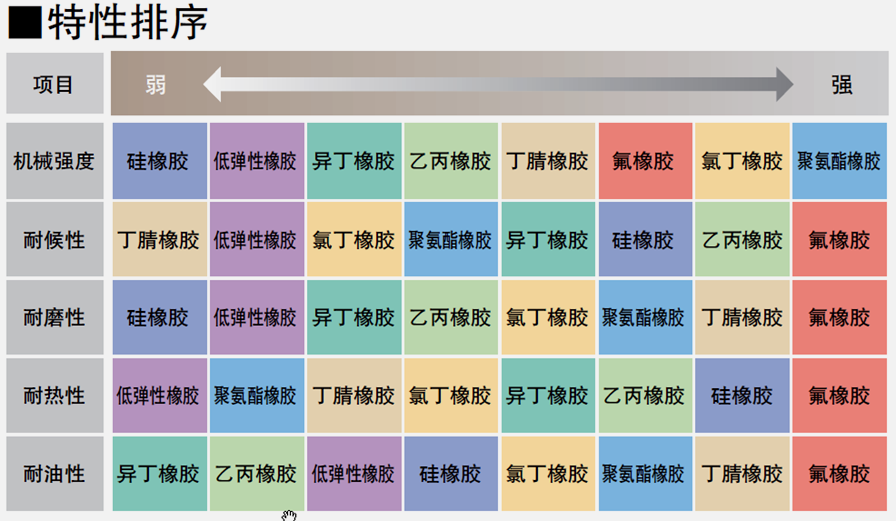

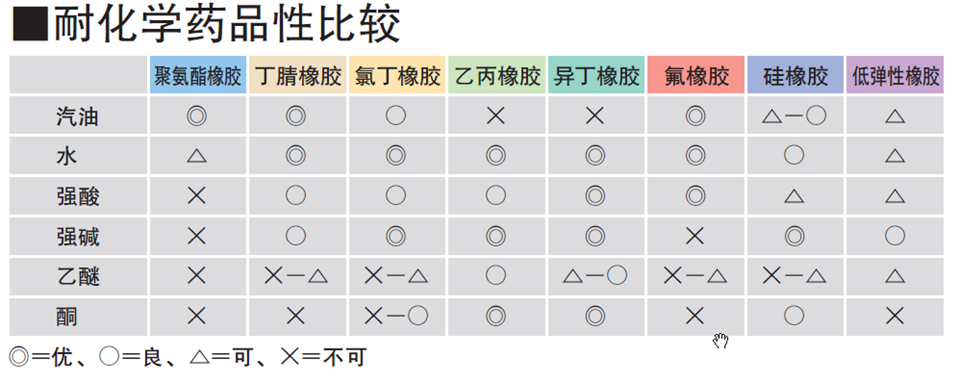

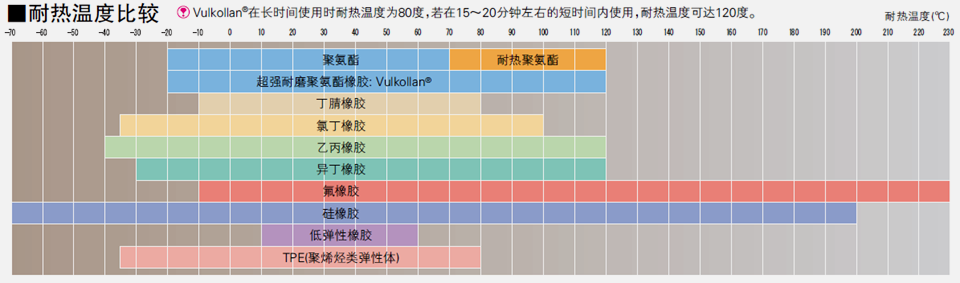

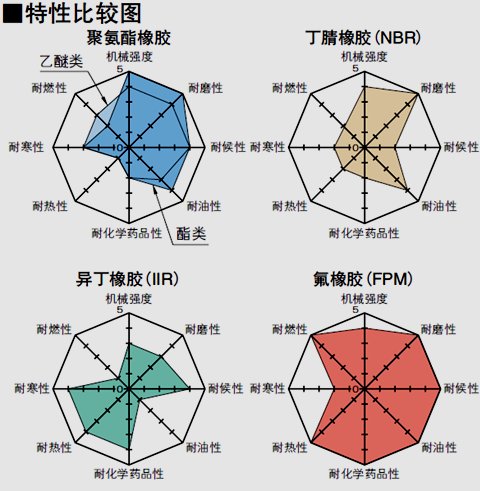

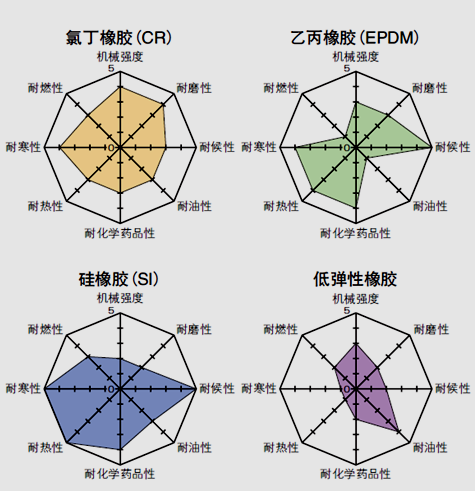

O型圈材料特性
