反渗透设计-反渗透基本术语

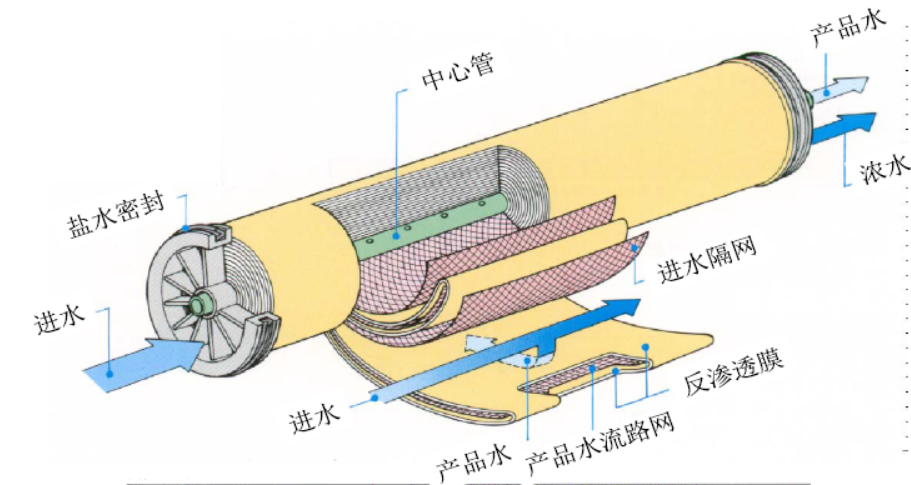

01 反渗透膜元件构造

• 脱盐层非常薄(大约200纳米)
• 脱盐层涂敷在聚砜材质的支撑层上(厚约45微米)
• 聚砜支撑层依附在聚酯无纺布材质的基层上(厚约100微米)


• 加压的进水沿轴方向穿过进水/浓水格网；
• 压力迫使一部分进水透过膜，大部分溶解盐则留在膜的进水侧，透过膜的水称为产水；
• 产水由淡水隔网进行收集；
• 淡水隔网处于两张平板反渗透膜之间；
• 产水***终流向中心产水管；
• 一支8英寸膜元件由很多张膜页组成。

02 反渗透膜组件

• 膜组件＝膜元件＋压力容器；

• 在反渗透系统中，很多支膜元件通过连接器串联在一个压力容器内，一般一支

• 压力容器安装6-7支反渗透膜元件；

• 压力容器具有进水口、浓水口、中心出水口。

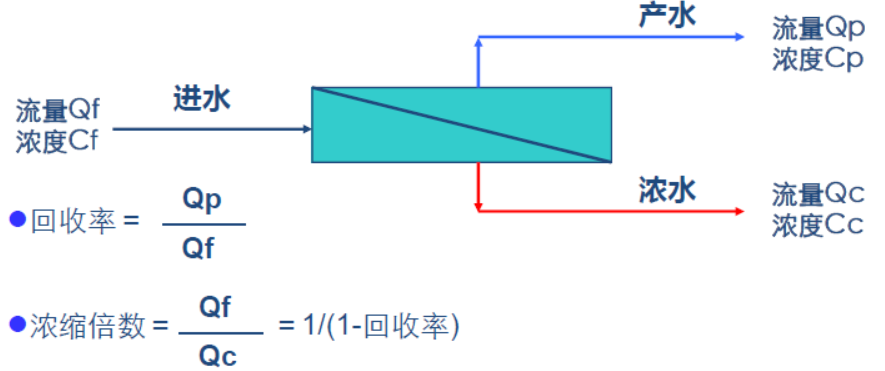

03 回收率与浓缩倍率

使用高脱盐膜元件，浓缩倍数给我们直观的印象：浓水中的盐分被浓缩了多少倍。

04 排列

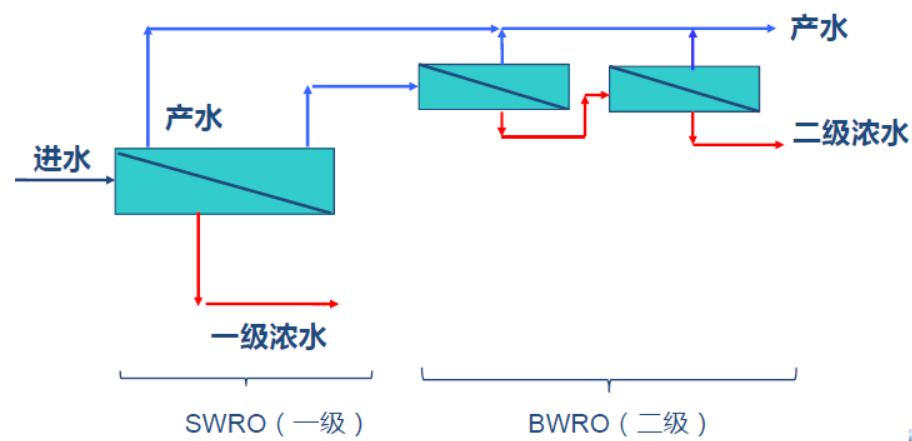

装有膜元件的压力容器的组合俗称排列。段指的是浓水经过了几次压力容器过滤，级指的是产水经过了多少次过滤分离。

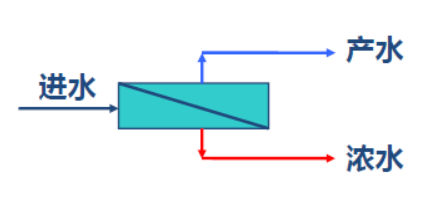

1段系统：低回收率SWRO（＜45％）

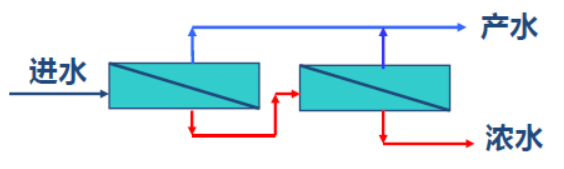

2段系统：BWRO（＜80％）；高回收率SWRO（＜60％）；二级高回收率系统（＜90％）

3段系统：高回收率BWRO（＜90％）；二级高回收率系统（＜95％）

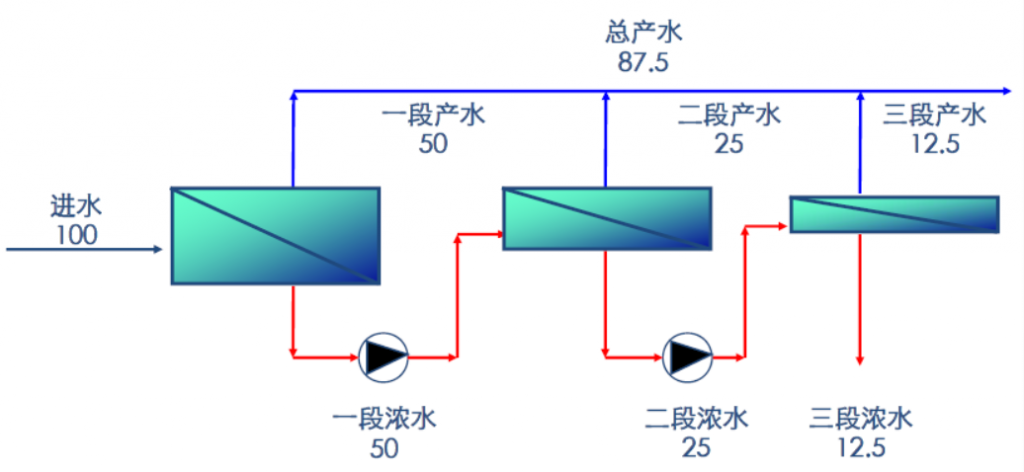

05 段间增压泵

段间增压泵用于平衡段间流量及回收率。

06 产水背压

• 当产水箱/脱气塔的水位高于RO系统时容易发生产水背压；

• 产水背压也可以用来平衡各段产水通量及回收率，常见方法是调节***段、第二段膜元件的产水量，这可以通过在***段、第二段产水管路上安装一个调节阀来实现。

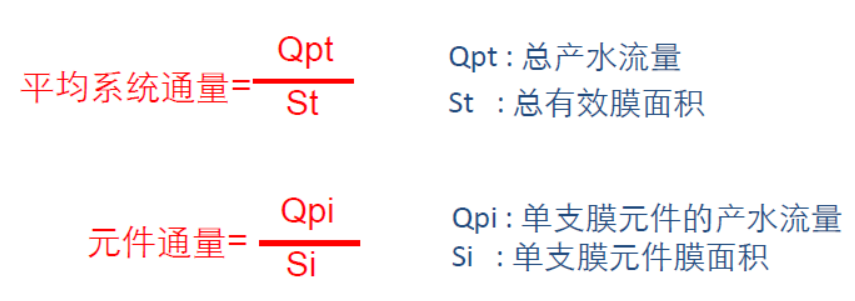

07 通量

系统平均通量及膜元件***通量是RO系统良好运行的重要影响因素。针对不同的原水及预处理方法，推荐不同的产水通量。

08 脱盐率

• 脱除是对于特定的溶解离子及化合物被保留在膜元件进水侧的能力。


• 盐透被定义为渗透的溶解离子或复合盐浓度与进水中相同的离子或化合物的浓度比率。

08 压差

• 压差=进水压力－浓水压力；
• 标准化压差增加说明膜系统受到了污染；
• 导致压差增加的原因：

（1）前部：膜污染（悬浮物、胶体、细菌、粉砂、粘土、铁腐蚀和预处理混凝剂等染）；（2）后部：结垢（3）任何部位：生物污染
